Частотные преобразователи серии ESQ F 190s - недорогие универсальные и надежные преобразователи частоты для точного управления асинхронными двигателями. Они сочетают в себе компактность, высокую перегрузочную способность, простоту монтажа и богатый функционал, благодаря чему идеально подходят для общепромышленного применения, а также для установки в насосных и вентиляционных системах.
Особенности преобразователя частоты серии ESQ F 190s:
- Номинальная мощность:
---- 0,4-2,2 кВт (220В 1/3 ф);
---- 0,75-15/18,5 кВт (380В 3ф);
- Векторное управление без ОС (SVC), Скалярное управление (V/F);
- Выходная частота 0 - 599 Гц;
- Перегрузочная способность 150% в течении минуты, 180% 5 сек;
- Пусковой момент 0,5Гц/180% (G-векторный режим);
- PNP/NPN;
- Монтаж на стандартную DIN-рейку;
- 4 дискретных входа, 1 дискретный выход, 1 аналоговый вход, 1 аналоговый выход,1 релейный выход
- Встроенный ПЛК и ПИД-регулятор, RS-485 (Modbus);
- Встроенная панель управления;
- IP20;
- Спящий режим, пожарный режим;
- Встроенный тормозной прерыватель и ЭМС;
- Простота настройки, встроенные функции защит.
Инструкция частотного преобразователя ESQ F 190s
Сравнительная таблица преобразователей частоты ESQ-230 ESQ F 190 ESQ F 190s
Краткое руководство ESQ F 190s

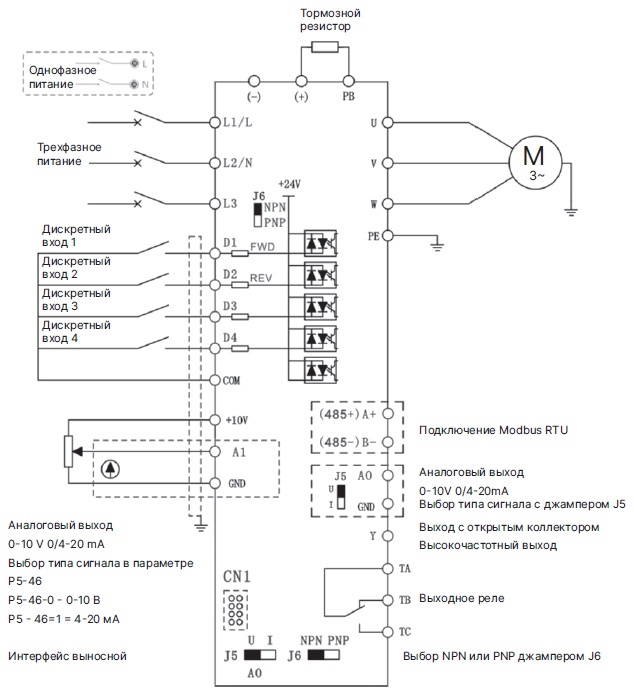

Схема электрических подключений преобразователя частоты ESQ F 190s

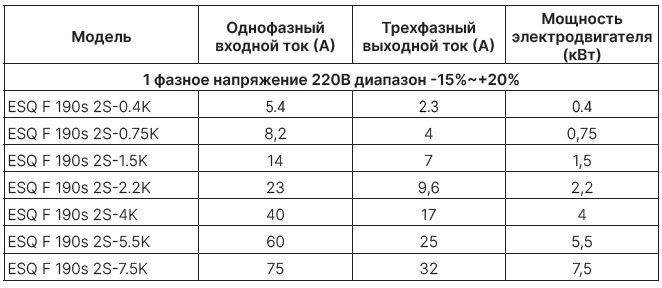

Модельный ряд частотных преобразователей ESQ F 190s
Установочные размеры частотных преобразователей ESQ F 190s
| Напряжение сети питания, В: | 1х220 |
| Напряжение питания двигателя, B: | 3х220 |
| Мощность, кВт: | 0,4 |
| Номинальный ток, А: | 2,3 |
| Перегрузочная способность,%: | 150% в течении минуты |
| Характеристика управления: | V/F, SVC |
| Протокол связи: | Modbus |
| Тормозной прерыватель: | встроен |
| Тромозной резистор: | опционален |
| Дроссель DC: | - |
| Фильтр ЭМИ: | - |
| Пылевлагозащита: | IP20 |
| Панель управления: | встроенная, несьемная |
| Габариты (ВхШхГ), мм: | 149x83x111 |
| Вес, кг: | 0,9 |
