ESQ F 790 2S-0015

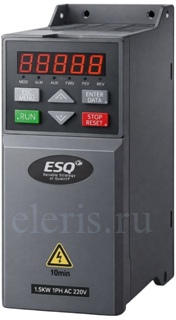

Частотный преобразователь ESQ F 790 2S-0015 1.5кВт 7А 220В

Частотные преобразователи серии ESQ-F 790 - это универсальные современные и надёжные векторные преобразователи в книжном формате, подходящие для работы с любыми типами нагрузок от простых задач вентиляторных и насосных до высокоинерционных грузоподъемных задач где требуется точное поддержание момента.
Преобразователи частоты ESQ-F 790 можно рассматривать как замену снятых с производства серий частотных преобразователей ESQ-500 и ESQ-600. Инверторы ESQ-F 790 производятся в широком диапазоне мощностей.

Некоторые возможности частотных преобразователей ESQ-F 790:
- напряжение 1/3х220В и 3х380В в зависимости от модели;
- выходная частота 0-599 Гц;
- перегрузочная способность 150% / 1 минута;
- высокий пусковой момент;
--- 1,0 Гц: 150% номинального момента (V/F);
--- 0,25 Гц: 150% номинального момента (без PG);
--- 0 Гц: 180% номинального момента (с PG)$
- несколько режимов векторного управления асинхронными и синхронными электродвигателями;
- оптимизированный скалярный (V/F) режим управления;
- компактный размер корпуса в книжном формате;
- встроенный интерфейс RS-485 (Modbus), а также опционально Profibus, CANLink, CANopen/EtherCat;
- встроенный тормозной прерыватель (до 110кВт включительно и с индексом - BU от 132кВт);
- встроенные ПИД-регулятор и ПЛК;
- поддержка работы с энкодером;
- многоступенчатое регулирование скорости, 15 предустановленных скоростей;
- адаптивное изменение частоты ШИМ, автоматическое увеличение момента, автоматическое поддержание постоянного выходного напряжение при колебаниях в сети;
- функция однокнопочного управления;
- виртуальные цифровые входы;
- функция перезапуска с подхватом скорости;
- толчковый режим;
- функция контроля фиксированной длины;
- степень защиты: мощность до 160 кВт - IP20, мощность выше - IP00 ,
- температура помещения -10~+40 (при температуре окружающей среды от 40 до 50 требуется снижение нагрузки или усиленное охлаждение);
- Защита: проверка короткого замыкания при включении двигателя, от обрыва фаз на входе/выходе, от перегрузки по току, от перенапряжения, от пониженного напряжения, от перегрева, от перегрузки, от короткого замыкания на землю, защита клемм, защита клемм и защита от незапланированного пуска при пропадании питания и др.

Инструкция частотного преобразователя ESQ F 790

Схема электрических подключений преобразователя частоты ESQ F 790

- 5 программируемых цифровых (дискретных) входов, вход 5 может использоваться как высокоскоростной импульсный вход;
- 2 аналоговых входа: 1 вход 0-10В, 2 вход 0-10В или 0-20мА;
- многофункциональный цифровой выход;
- релейный выход;
- аналоговый выход 0-20мА или 0-10В;
- поддержка платы расширения входов/выходов;
